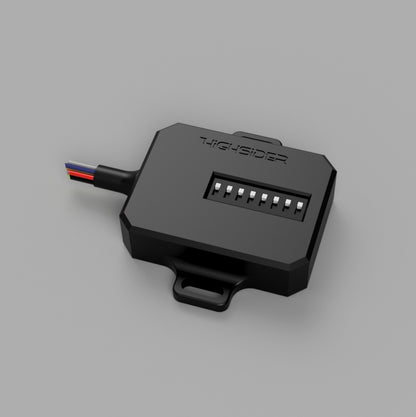

CAN-BUS Widerstand Highsider CBW1 mit DIP-Schalter

HIGHSIDER CAN-BUS Widerstand CBW1 mit DIP-Schalter.

Unser neu entwickelter HIGHSIDER CAN-BUS Widerstand CBW1 passt für die meisten Fahrzeuge, die über ein CAN-BUS System verfügen.

Der Widerstand CBW1 stellt eine benötigte elektrische Last für ihr Fahrzeug zur Verfügung, die bei korrekter Einstellung der Dip-Schalter dazu führt, dass es bei Zubehörblinkern zu keiner Fehlermeldung im Cockpit führt.

Außerdem ist eine Ausfallsicherheit gegeben. Das heißt:
Bei einem Ausfall des Zubehörblinkers durch einen elektronischen Defekt wird sofort eine Fehlermeldung im Cockpit angezeigt.

Es können bis zu 2 Kanäle bedient werden, wie zum Beispiel Blinker hinten links und Blinker hinten rechts.
Sollten 2 Paar Blinker (VL,VR,HL,HR)getauscht werden, werden 2 x CBW1 benötigt.

Welche Voraussetzungen müssen für die Verwendung des CBW1 an dem Fahrzeug vorhanden sein:
Entweder:
LED-Blinker wurden im Originalzustand am Fahrzeug verbaut.
Oder:
Das Fahrzeug verfügt über ein CAN-BUS-System.

Ist keine der Voraussetzungen erfüllt, kann die CBW1 somit nicht verbaut werden (!), dann empfehlen wir folgende Widerstände für das Fahrzeug:
Für Blinker mit 21 Watt
6,8 Ohm Artikelnummer 207-025
oder
10 Ohm Artikelnummer 207-028

Für Blinker mit 10 Watt
27 Ohm Artikelnummer 207-020

Folgende Widerstandswerte können eingestellt werden:
150 Ohm
170 Ohm
200 Ohm
240 Ohm
300 Ohm
400 Ohm
600 Ohm
1200 Ohm

Maße:
Höhe = 11 mm
Breite = 31 mm (ohne Laschen)
Breite = 46 mm (mit Laschen)
Länge = 40 mm
Kabellänge = 200 mm mit Pins

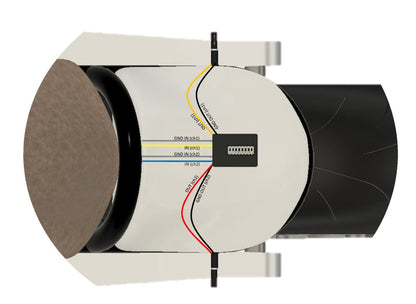

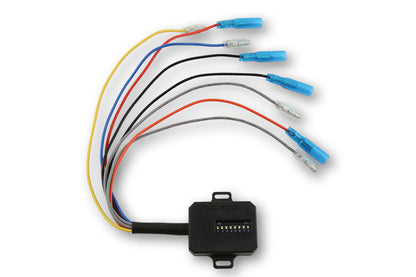

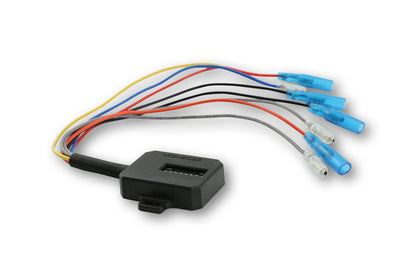

Anschlüsse:
Gelb = Eingang Kanal 1 (+)
Orange = Ausgang Kanal 1 (+)
Blau = Eingang Kanal 2 (+)
Rot = Ausgang Kanal 2 (+)
Grau = Eingang Masse (-)
Schwarz = Ausgang Masse (-)

Lieferumfang: 1 Stück

Hinweise:
Es können bis zu 2 Kanäle bedient werden.
In der Bedienungsanleitung ist der Anschluss genau erklärt!
